HL系列水冷(风冷)高效后冷却器
发表于:2017-10-20 14:24 分享至:



索兰HL系列水冷(风冷)高效后冷器主要特征:
·
HL系列的后冷器,是压缩空气净化系统中的重要设备。
·
·
本产品采用高效换热方法,冷却效果好,出气温度可降至40℃以下。体积小,重量轻,外形美观,使用维护方便。
·
·

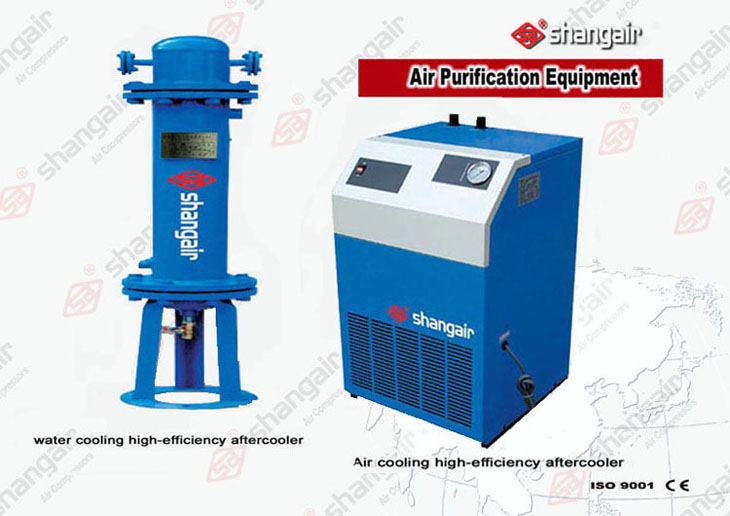

本产品采用水冷式、风冷式两种冷却器,风冷式安装方便,适合水资源不足的地区。水冷式,水走壳程,气走管程,使水和气的交换时间得到延长,热交换充分,且压差较小。
·
高效后冷却器产品技术参数表:
型号 HL-1 HL-3 HL-6 HL-12 HL-20 HL-40
处理气量 (Nm3/min) 1 3 6 12 20 40
工作压力(Mpa) (管/壳程) 1.2/0.4
设计压力(Mpa) (管/壳程) 1.3/1.3
进气温度℃ ≤160
排气温度℃ ≤40
进水温度℃ ≤27
排水温度℃ ≤40
换热面积㎡ 0.35 0.42 0.86 3.9 7.75 15.8
冷却水耗量(t/h) 0.6 1 1.5 3.5 5.6 11.5
高效后冷却器外形尺寸参数表:
型号 S Φ1 Φ2 L1 L2 L3 L4 L5 D d 压缩空气
进出口尺寸
冷却水
进出口尺寸
排污口
HL-1 210 Φ245 Φ133 1175 1072 879 400 213 Φ200 Φ10 G1/2 G1/2 G1/2
HL-3 250 Φ280 Φ159 1400 1278 1058 495 272 Φ200 Φ10 G1 G1/2 G1/2
HL-6 400 Φ335 Φ219 1728 1610 1365 518 272 Φ296 Φ14 DN50 G3/4 G1/2
HL-10 500 Φ390 Φ273 2080 1885 1595 530 272 Φ390 Φ18 DN60 G1 G1/2
HL-20 500 Φ390 Φ273 2080 2035 1738 540 272 Φ390 Φ18 DN80 G1.5 G1/2
HL-40 560 Φ440 Φ325 2270 204 1710 555 272 Φ430 Φ22 DN100 G1.5 G3/4
